¿Cuántas veces te has encontrado trabajando con vigas en tus proyectos de construcción? Si estás familiarizado con las diferentes tipos de vigas utilizadas en la edificación de viviendas y edificios, sabrás que cada una tiene su propósito y características específicas. En este artículo, vamos a repasar los tipos de vigas más comunes y cómo elegir la adecuada para cada proyecto, ayudándote a reducir errores y mejorar tus resultados.
¿Qué son las vigas?
Las vigas son elementos estructurales horizontales que están hechas de concreto armado y sirven para dar mayor rigidez a los muros, conjuntamente con las columnas. Las vigas se asientan sobre apoyos verticales y trasladan la carga hacia las columnas y/o muros.
Tipos de vigas
Existen tres tipos de vigas por su espesor y función, chatas, soleras y peraltadas.
Vigas Chatas
La altura de este tipo de vigas es igual al espesor de la losas aligeradas. Este tipo de vigas, además, suelen ser vigas de amarre, porque articula los muros y da rigidez a las losas y confina los muros.
Estas vigas tienen la misma altura que las losas aligeradas y se utilizan comúnmente como vigas de amarre. Su función principal es articular los muros, brindar rigidez a las losas y confinar los muros para evitar desplazamientos.

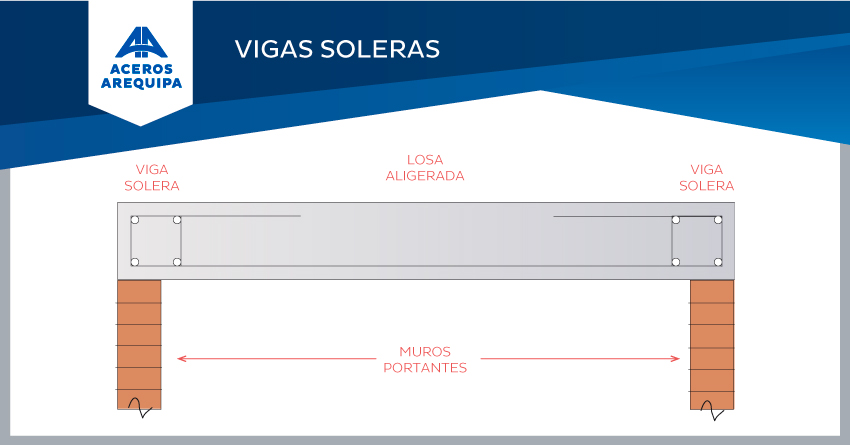

Vigas Soleras
Este tipo de vigas son más comunes en viviendas y, como sucede con el caso anterior, su altura es igual a la de la losa aligerada. Esta se coloca encima de muros y entre columnas. Gracias a ellas la carga se reparte a los muros portantes.
Comúnmente empleadas en viviendas, las vigas soleras también tienen una altura equivalente a la de la losa aligerada. Se colocan entre columnas y sobre muros, distribuyendo eficazmente las cargas hacia los muros portantes. En comparación con las vigas chatas, requieren un mayor recubrimiento de concreto.
Te puede interesar:
En contraste con las vigas chatas, en las que basta un recubrimiento de 2 cm, en las vigas soleras el recubrimiento debe ser de 3 cm.
Vigas Peraltadas
A diferencia de las anteriores, esta tiene una mayor altura que la losa aligerada. Además, comprende subtipos, ya que puede ser invertida o colgante. En el primer caso está al nivel de fondo de la losa aligerada, pero sobresale por encima de esta; en el segundo caso, sobresale debajo del espesor de la losa aligerada.
Las vigas peraltadas están hechas de concreto armado y debido a su altura, hacen necesaria la construcción previa del encofrado. En muchos casos, este tipo de vigas no tienen un muro debajo de ellas. Otro aspecto que las diferencias de las vigas anteriores es el recubrimiento, ya que este deberá de ser de 4 cm.
TAMBIÉN TE PUEDE INTERESAR:
- Pasos para construir excelentes aleros
- ¿Cómo hacer un refuerzo horizontal en muros portantes?
- ¿Qué son los muros portantes y cuál es su importancia?
¿Cómo calcular los m2 de encofrado y los m3 de concreto en vigas?
El siguiente cuadro nos ayudará a calcular mejor estas medidas. El cuadro debe hacerse por cada viga, y debe describir cada parte de esta: el fondo de viga, el costado interior, el costado exterior las compuertas. La suma inicial nos dará el encofrado, mientras que el resultado de este, multiplicado por 0.25 x .050 los metros cúbicos de concreto.
Para un cálculo preciso de los metros cuadrados de encofrado y los metros cúbicos de concreto, es fundamental desglosar cada componente de la viga. Este proceso garantiza que se considere cada detalle, desde el fondo hasta los costados, optimizando así los recursos y reduciendo el margen de error en la obra.
Si te gusto el tema, te invito que puedas leer este también: ¿Qué es el diafragma?
