¿Cómo van tus proyectos, maestro? ¡Espero que en tu taller estés fabricando muchos productos nuevos y se estén vendiendo como pan caliente! Para que sigas innovando en él, hoy te quiero animar a fabricar parrillas. Si aún no has hecho una, ¡lee atento que acá te cuento más sobre su fabricación!
¿Cómo hacer una parrilla giratoria mixta?
1. Lo primero que debes hacer es tener todos los materiales a la mano; en este caso, necesitarás ángulos de ¾” y de ⅛. En la siguiente tabla te presento con mayor detalle los materiales:
No olvides que el corte de los ángulos debe ser a 45°; y que la soldadura debe hacerse por la parte exterior.
Además de lo anterior, vas a necesitar material de relleno para la parrilla; en este caso una plancha desplegada de 2.5 mm, aunque también podrías usar una malla electrosoldada de 2 mm o varilla lisa de 6 mm.
2. Lo siguiente debes hacer es soldar un par bisagras, por la parte anterior, en uno de los lados más largos de la parrilla.
3. Luego coloca un seguro, para esto vas a necesitar platina de ¼” x 1”, hacer un agujero de ⅜” y una barra redonda de ⅜. El siguiente gráfico te ayudará a entender las dimensiones del seguro y de la parte móvil.
4. El siguiente paso es fijar los ejes fijos, para lo cual necesitarás 2 pernos de ⅜” x 4” y 2 pernos ⅜” x 3”
Te puede interesar:
5. Lo que sigue es confeccionar la mesa de la parrilla, para esto vas a necesitar los siguientes materiales:

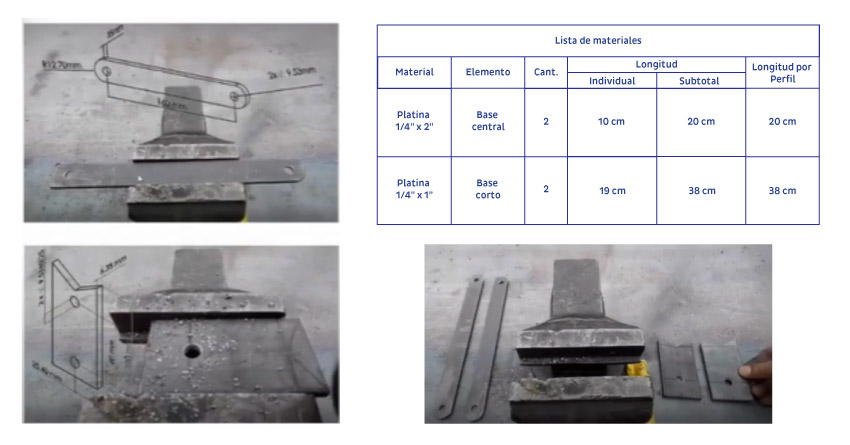

6. Luego, con todas las piezas anteriores, arma la mesa; ayúdate de las escuadras magnéticas y suelda. Después, confecciona las guías para los ejes, aquí te dejo la tabla de materiales y el detalles de las medidas donde tienes que hacer las perforaciones y cortes.
7. El siguiente paso es soldar cada una de las partes a la mesa. Debe verse así:
8. Después, es momento de colocar la parrilla sobre la mesa y empernar.
9. Lo que hacemos luego, es soldar un tubo para ayudar a que la parrilla gire sobre el eje.
10. La última parte es hacer la base para el carbón. Los materiales y las medidas de las perforaciones te los comparto en la siguiente imagen.

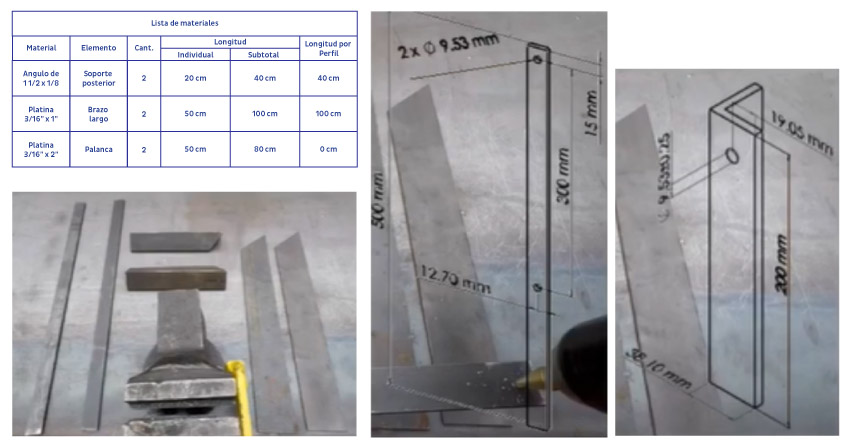

11. Después del paso anterior, necesitas armar el sistema de elevación del carbón, para lo cual vas a necesitar:
12. Con estos materiales, sigue el procedimiento que te muestro aquí:
13. En cuanto al tubo que aún te queda, ponemos un punto de soldadura con una tuerca y el otro extremo lo golpeamos y hacemos una perforación de ⅝.
14. El siguiente paso es ir a la mesa donde vamos a hacer unas perforaciones según la siguiente imagen y colocamos los puntos de soldadura.

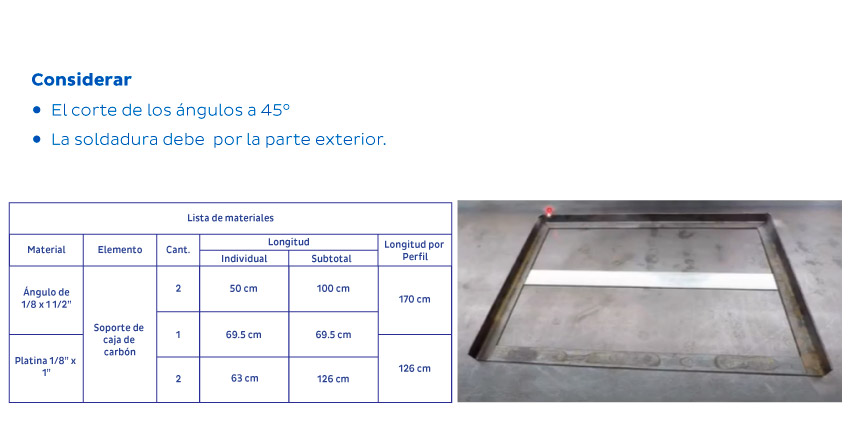

15. Luego instalamos los brazos de elevación y empezamos a hacer la caja de soporte de la caja de carbón con estas indicaciones:
16. Después hay que instalar las orejas:
17. Posteriormente instalamos el soporte de la caja de carbón
18. A lo anterior conectamos la manivela y el tubo que antes trabajamos:
19. Finalmente fabricamos la caja de carbón, aquí te dejo los detalles:
Con eso ya tienes todo listo para tener una parrilla funcional, lista para la venta. ¿Te animas a hacerla? ¡Cuéntame cómo te fue!
