El diseño arquitectónico de un proyecto es hecho por un arquitecto en función de las necesidades, recursos y las reglas básicas de construcción. Los planos que ofrece este profesional se ven materializados en el plano de localización, plano de planta, plano de cortes, plano de elevaciones y plano de detalles. Estos planos son los que usamos los maestros de obra para poder empezar a construir.
En esta publicación quiero ayudarte a que conozcas más sobre cada uno de estos planos y cómo interpretarlos. ¡Toma nota, maestro!
Plano de ubicación o localización
Este plano proporciona información respecto a la ubicación de la futura construcción, no sólo su geolocalización, sino su situación en relación con el entorno; por ejemplo, las vías o espacios públicos cercanos, etc. Los planos de ubicación son importantes para evitar traslapar la construcción, ya que esto significaría ingresar a terreno que no pertenece al dueño del proyecto.
Plano de planta
Este tipo de planos son dibujos a escala, gracias a los cuales podemos ver la relación que existe entre las habitaciones, espacios, etc. de la construcción, vistos desde arriba.
Plano de cortes
En este tipo de planos se indica la altura de los diferentes ambientes, los desniveles que existen en relación con el nivel de origen, la forma de los techos, etc.
Te puede interesar:
Plano de elevaciones
Los planos de elevación, a diferencia de los planos de corte nos permiten ver la fachada de la propiedad. En este plano no se tiene en cuenta la perspectiva, pero sí se conservan todas las proporciones. Gracias a este plano es posible estipular los acabados finales de la fachada.
Plano de detalle
Este tipo de planos se realiza cuando el arquitecto quiere que quede claro el desarrollo que debe tener una parte de la construcción, durante la ejecución de la obra. Aquí un ejemplo de plano de detalle:
Simbología en proyectos de vivienda
Ahora que conoces un poco más sobre los diferentes planos que se usan en un proyecto de arquitectura, quiero hablarte de los símbolos presentes en los planos. Los símbolos son elementos gráficos, a los cuales, por convención, se les ha dado un significado. El objetivo de los símbolos, en los planos, es transmitir información de manera inmediata.
A continuación, te comparto algunos símbolos usados en obras:

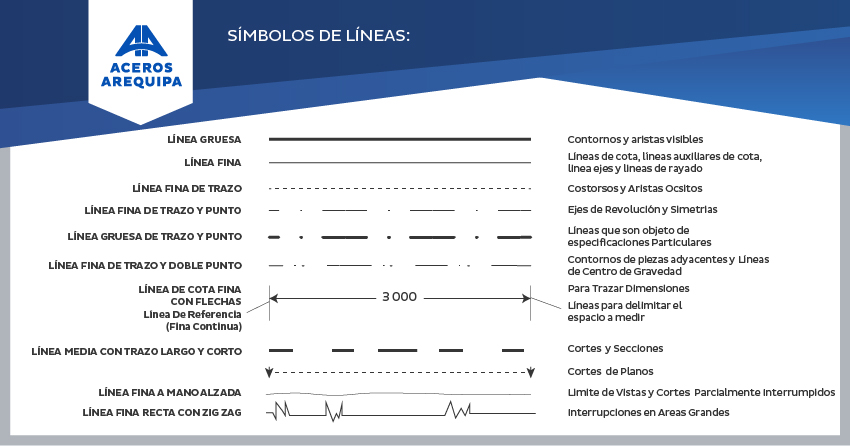

Símbolos de líneas:
Símbolos de muebles

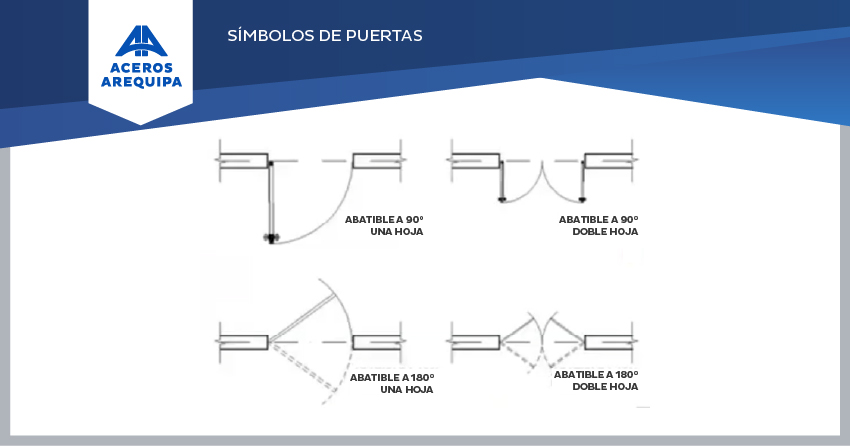

Símbolos de puertas
Símbolos de ventanas
Símbolos de muros
¿Qué te ha parecido esta información? Es importante que, como maestro constructor conozcas todos los tipos de planos que puede proporcionarte un arquitecto y que además sepas leerlos y entender su simbología. De esto depende que sigas construyendo viviendas seguras para más peruanos. ¡No olvides también siempre usar materiales de construcción de calidad!
