refuerzo de viga de confinamiento

Amigo constructor, en la construcción de una vivienda se utilizan vigas de confinamiento (conocidas como soleras o amarre) y vigas peraltadas. En esta oportunidad nos referiremos a las primeras.

¿Qué son las vigas de confinamiento?

Son elementos de concreto armado vaciado sobre el muro portante. Las vigas de confinamiento cumplen las siguientes funciones:

  • Evitan que el muro oscile libremente en caso de sismos y, además, transfieren las fuerzas sísmicas desde el techo hacia los muros.
  • Distribuyen uniformemente las cargas del techo hacia los muros, así se evita la concentración de esfuerzos en algunas zonas (figura 1 y 2).
  • Une los muros formando un armazón horizontal cerrado.

portante sin viga solera

portante con viga solera

Lo que debes saber de las vigas de confinamiento

  • Las vigas de confinamiento deben construirse según lo especificado en los planos estructurales respecto a:

– Medidas de la viga (ancho y altura).

– Calidad del concreto a colocarse.

  • Las vigas deben estar conectadas a la perfección con los muros portantes.
  • No coloques nada de tubos (agua, desagüe, eléctrico) u otro tipo de accesorio dentro de la viga (figura 3), ya que la debilita e impide una buena conexión con el muro portante.

interior de viga solera

  • No utilices fierro corroído, porque hay pérdida de sección y peso.
  • Cuando el muro portante es de cabeza (figura 4), la viga de confinamiento tiene un ancho igual al espesor del muro (23 cm.); pero cuando es de soga, es mejor que el ancho sea de 23 cm. y no de 13 cm., a fin de evitar la formación de cangrejeras al momento de hacer el vaciado de concreto (figura 5).

muro de ladrillo

muro de ladrillo soga

Refuerzo longitudinal (horizontal)

En los planos estructurales encontrarás los detalles del refuerzo longitudinal de las vigas (figura 6). Están referidos a:

refuerzo longitudinal

– Diámetro y cantidad de los fierros a colocarse.

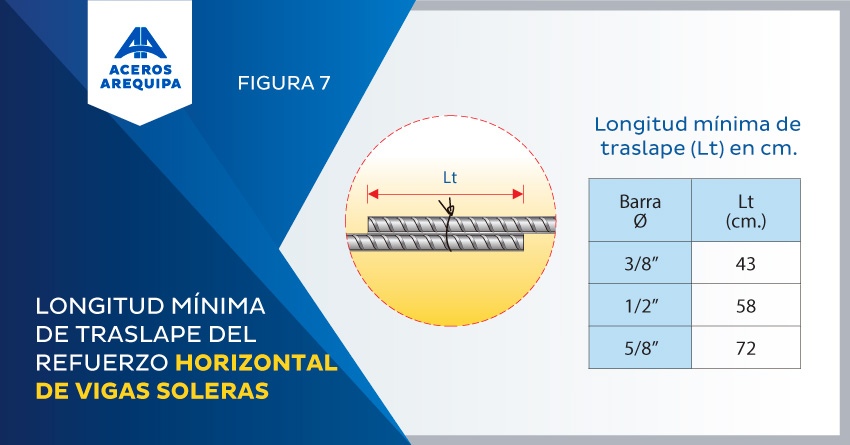

– Los traslapes del refuerzo longitudinal deben tener una longitud mínima (l) igual a 45 veces el mayor diámetro de la barra traslapada (figura 7). Esto se debe prever durante la habilitación de los fierros para respetar esta medida.

figura-7

– No empalmes más de la mitad de los fierros en la misma zona de la viga.

– El refuerzo de la viga de confinamiento no debe apoyarse directamente sobre los ladrillos del muro portante, sino sobre dados de mortero concreto (figura 8).

barra apoyada sobre dado

– Los dados deben medir 3 x 3 x 3 cm (figura 8) y sujetarse a la barra longitudinal inferior de la viga con alambre Nº 16.

– La separación entre dados debe ser aproximadamente de 1.50 m.

– El mortero para hacer los dados, debe tener una resistencia igual a la mezcla que va a la viga.

– En caso de que la viga de confinamiento no continúe, dobla los fierros tal como se indica en la figura 9.

Refuerzo transversal (estribos)

  • Respeta lo indicado por los planos estructurales en lo que respecta a:

– Diámetro del fierro a utilizarse en la elaboración de los estribos.

– Espaciamiento de estribos para cada viga de confinamiento.

  • La Norma E-070 establece la cantidad mínima de estribos que debes colocar en la viga de confinamiento, con la siguiente distribución: 1 estribo (el primero) se coloca a 5 cm, 4 estribos a 10 cm. En cada extremo y el resto a 25 cm (figura 6).
  • No utilices alambrón liso para los estribos, es mejor usar varillas corrugadas de 6 mm x 9 m o los nuevos estribos corrugados que vienen listos para usar de Aceros Arequipa.

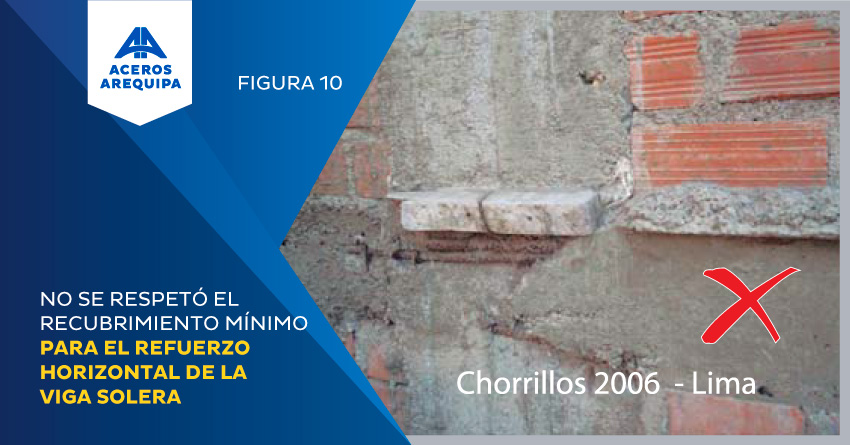

  • El recubrimiento mínimo del refuerzo (medido al estribo) será de 2 cm cuando los muros son tarrajeados y 3 cm cuando son caravista (figura 10).
  • Coloca con cuidado los fierros en aquellas zonas donde se encuentran o unen las vigas de confinamiento con las columnas (figura 9 y 11).
  • Controla la longitud de los ganchos del estribo, los cuales deben estar inclinados formando ángulos de 45° interior.
